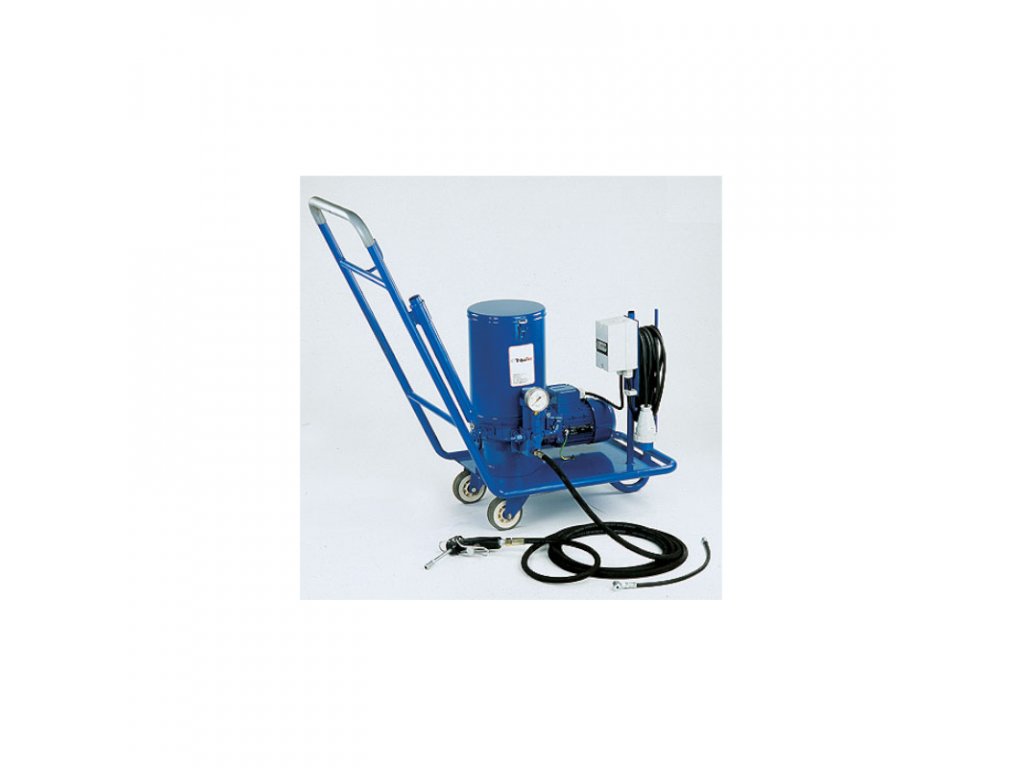

POJAZDNÝ MAZACÍ PRÍSTROJ 30UCP 230 V

Podrobný popis

POUŽITIE
Pojazdný mazací prístroj UCP sa používa na rýchle a spoľahlivé premazávanie ložísk, čapov a ďalších mazaných miest stacionárnych strojných celkov a zariadení, výrobných liniek a pod., ktoré nemajú zabudovaný vlastný mazací systém a ďalej na premazávanie mobilných strojov, mechanizmov a dopravných vozidiel, ako nákladných automobilov, autobusov, trolejbusov, prívesov, návesov, poľnohospodárskej a lesníckej techniky, stavebných strojov a pod. Pojazdný mazací prístroj UCP je dodávaný v prevedení so zásobníkom maziva s objemom 12 a 30 litrov, s menovitým dodávaným množstvom 50 cm3/min. Elektromotory sú štandardne dodávané v prevedení pre 230/400V, iné napätia konzultujte s dodávateľom.

POPIS
Mazací prístroj je upevnený na ráme podvozku. Skladá sa z telesa, v ktorom sú umiestnené dve čerpacie jednotky poháňané cez závitovkový prevod, ďalej z nádrže so stieracím nožom v prevedení z oceľového plechu a elektromotora upevneného prírubou na boku telesa. Na skrini je pripevnený prepúšťací ventil. K vývodu z mazacieho prístroja je pripojený manometer s tlmičom a vysokotlaková hadica (štandardne s dĺžkou 5 m) s mazacou pištoľou. Mazací prístroj je vybavený elektrickým vypínačom, ističom a káblom s vidlicou.

FUNKCIA
Po pripojení na zdroj elektrického prúdu a zapnutí vypínača dôjde k spusteniu elektromotora. Jeho rotačný pohyb je prenášaný závitovkovým prevodom na excentrický hriadeľ. Dochádza k zmene rotačného pohybu hriadeľa na priamočiary pohyb piestov čerpacích jednotiek. Zasúvaním piestu smerom do skrine dochádza k satiu a jeho vysúvaním k výtlaku maziva. Na nastavenie tlaku slúži prepúšťací ventil. Nastavenie pracovného tlaku sa vykoná regulačnou maticou. Vývod mazacieho prístroja je vybavený manometrom pre kontrolu nastaveného tlaku. Na excentrickom hriadeli vo vnútri nádrže je umiestnený stierací nôž, ktorý oddeľuje mazivo od steny a posúva ho do priestoru satia.

OBSLUHA A UDRŽIAVANIE
Skontroluje sa, či je čistý zásobník maziva. Mazací prístroj sa naplní predpísaným mazivom. Elektromotor sa prostredníctvom kábla s vidlicou pripojí k elektrickej sieti a zapne sa vypínač. Mazací prístroj sa týmto uvedie do prevádzky a sleduje sa, či je jeho beh pokojný a pravidelný. Vyčerpá sa plastické mazivo, ktoré zostalo v mazacom prístroji po tlakovej skúške ako konzervačný prostriedok. Ak vyteká mazivo z mazacej pištole pravidelne a bez vzduchových bublín možno mazací prístroj použiť. Nastavenie potrebného tlaku sa vykoná na prepúšťacom ventile podľa potreby. Hodnota pracovného tlaku sa kontroluje na manometri mazacieho prístroja. Mazivo je nutné dopĺňať ak klesne hladina maziva k spodnej časti stieracieho noža. Pri úplnom vyčerpaní maziva je nutné mazací prístroj odvzdušniť. Mazivo sa dopĺňa priamo do nádrže po odklopení veka. Pri plnení je nutné dodržať čistotu maziva. S výnimkou doplňovania maziva nevyžaduje mazací prístroj ďalšie údržby. Z hľadiska bezpečnosti použitia je nutné pravidelne kontrolovať stav prívodného elektrického kábla či nie je poškodený.

TECHNICKÉ PARAMETRE
Max. pracovný tlak: 250 barov
Pracovný tlak: 200 barov
Rozsah regulácie pracovného tlaku: 50 až 250 barov
Menovité dodávané množstvo: 50 cm3/min
Objem zásobníka maziva: 30 dm3
Počet vývodov: 1 (do mazacej pištole)
Elektromotor: 230 V
Mazivo: tuk max. NLGI – 2, olej min. 50 mm2.s-1
Teplota pracovného prostredia: – 25 až 40 °C
Hmotnosť: 50 kg
