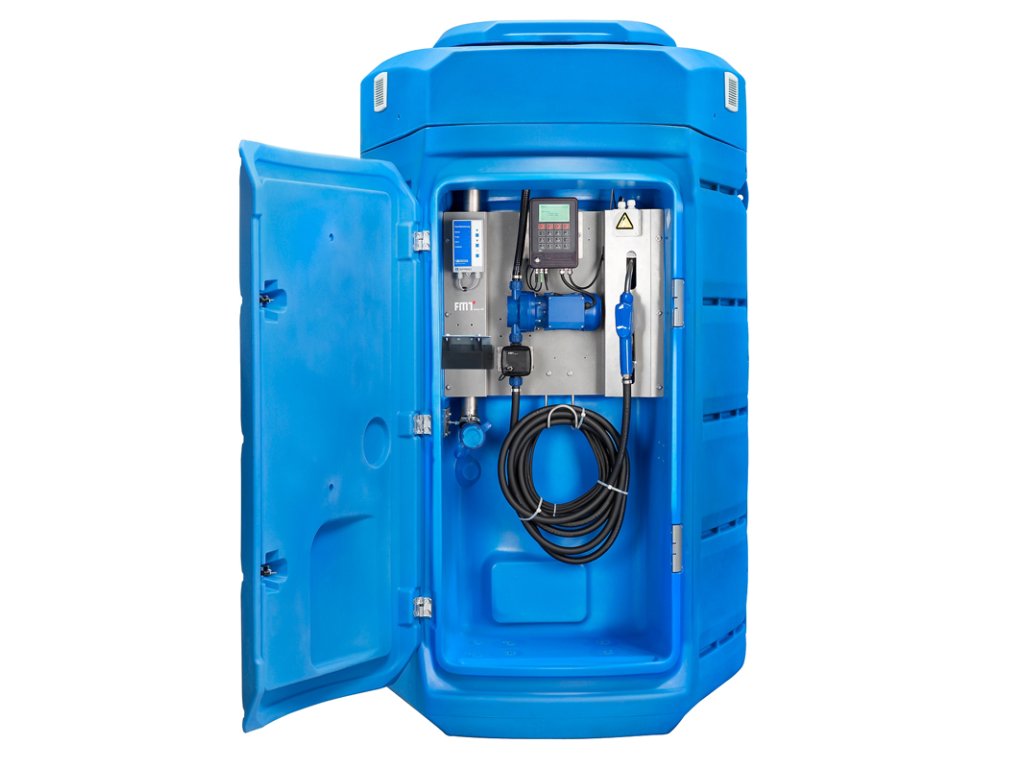

DVOJPLÁŠŤOVÁ PLASTOVÁ NÁDRŽ NA AdBlue 2500 l (monitoring FMS, vykurovanie)

Podrobný popis

Technické údaje
Obsah nádrže (l): 2500
Efektívny objem plnenia: 90 – 95 % celkového objemu
Materiál nádrž: PE-LLD Lupolen 4021 K RM
Farba vonkajšej nádrže: modrá, RAL 5015
Farba vnútornej nádrže: biela
Farba dverí: modrá, RAL 5015
Odnímateľné horné veko na vonkajšej nádrži, DxŠ (mm) 1680 x 925
Prielez vo vnútornej nádrži (O mm): 565
Rozmery vstupné dvere, ŠxV (mm): 730 x 1530
Upevňovacie body: cez mosadzné inserty

Čerpadlo
Konštrukčný typ čerpadla: membránové čerpadlo, samonasávacie
Čerpací výkon pri voľnom výtoku (l/min): 35
Čerpací tlak (bar): 1,7
Čerpané médiá: AdBlue®
Motorové údaje
Napätie (V) : 230
Frekvencia (Hz): 50
Príkon prúdu (A): 1,8
Tepelná ochrana: s automatickou obnovou
Doba zapnutia: nepretržitá prevádzka
Trieda krytia: IP66

Vykurovanie nádrže
Druh kúrenia: samoregulačný vykurovací kábel
Princíp vykurovacieho kábla: samoregulačný
Napätie (V): 230
Príkon prúdu trvalý (A): 1,5
Príkon prúdu špičkový (A): 2,8
Výkon (W): 405
Trieda krytia: IP66
Šírka – výška (mm): 14 x 5,2
Dĺžka (m): 15
Maximálna teplota v prevádzke (°C): 65
Rozmedzie teploty (°C): -40/+85
Prednastavená spínacia teplota (°C): +5
Vodivý materiál: medené opletenie
Izolácia kábla: termoplastický vonkajší plášť

Vykurovanie priestoru čerpadla
Druh vykurovania: vykurovací odpor s ventilátorom
Napätie (V): 230
Príkon prúdu trvalý (A): 3,48
Príkon prúdu špičkový (A): 5,91
Výkon (W): 800
Trieda krytia: IP20
Prednastavená spínacia teplota (°C): +5
Množstvo vzduchu (m3/hod): 63
Rozmery DxŠxV (mm): 103 x 200 x 103

Vetranie
Napätie (V): 230
Príkon prúdu trvalý (A): 0,173
Príkon prúdu špičkový (A): 0,311
Výkon (W): 17
Trieda krytia : IP54
Rozmedzie teploty (°C): -20/+60
Prednastavená spínacia teplota (°C): 28
Množstvo vzduchu (m3/hod): 85
Rozmery DxŠxV (mm): 62 x 150 x 170

Ovládanie vykurovania a vetrania
Druh ovládania: priestorový termostat
Napätie (V): 230
Príkon prúdu max. (A): 16
Trieda krytia : IP66
Rozsah nastavenia (°C): -20/+35
Rozmedzie teploty (°C): -20/+50
Rozmery DxŠxV (mm): 122 x 120 x 56
Izolácia
Materiál: PUR (polyuretán)
Hrúbka (mm): 20
Izolovaný povrch vnútornej nádrže (m2): 11

Rozmery DxŠxV (mm): 1860 x 1460 x 2400
Hmotnosť (kg): 290

Špecifikácia
Dvojplášťová nádrž, difúzne tesný a UV stabilný
Plniace potrubie G2'
Spojka cisternového vozidla (Dry-Break DBC-1000-AB) automaticky zatvárajúca
Odvzdušňovací a prevzdušňovací ventil
Pneumatický merač stavu naplnenia, v %
Optická a akustická výstražná signalizácia proti úniku kvapaliny so stavebno-technickým osvedčením Z-65.40-339
Spätný ventil z ušľachtilej ocele so sacím košom
Uzamykateľné dvere pomocou 2 zámkov
Membránové čerpadlo s integrovaným obtokom a vypínačom na montážnej doske z ušľachtilej ocele
AdBlue®-výdajná hadica, DN 19, 6 m/19.69 ft, s hadicovou objímkou G 1' i a guľovým kĺbom pre ZVAUD
Snímač impulzov z ušľachtilej ocele (IPG)
Riadiaca jednotka výdaja kvapalín (FMS) v hliníkovom kryte
Vykurovanie čerpadlového priestoru a priestoru pre príslušenstvo
Regulácia akumulačného tepla v hornej časti nádrže pomocou ventilátora/vetráka
Chladiaca a tepelne izolovaná vnútorná nádrž
Vykurovanie vnútornej nádrže pomocou vykurovacieho kábla (samoregulačného)
Automatická čerpacia pištoľ na AdBlue®
Špeciálne funkcie
Samoregulačný ohrev pre vstup (prevádzková oblasť) a nádrž
Uzatvorený systém, AdBlue® nie je vystavené znečisteniu
Prístup zaistený zámkami
Pri úniku z nádrže sa spustí alarm
Čerpadlo AdBlue® je skutočným nepretržite bežiacim strojom
Čerpadlo AdBlue® je ľahko prístupné
Vnútorná a vonkajšia nádrž prístupná cez šachtu
Počítadlo prietoku z ušľachtilej ocele
Tankovacia pištoľ z ušľachtilej ocele
Indikátor stavu naplnenia
